充電機，充電器基本工作原理：
2017/12/26 16:23:51??????點擊：
充電機，充電器基本工作原理：
充電機的交流輸入電源通過輸入開關加在工頻變壓器初級，通過變壓器電磁耦合，將輸入高壓變成適合蓄電池充電的電壓等級，該電壓經橋式半控整流橋變成脈動直流電壓。輸出電壓與電流通過相應取樣電路，送至單片機控制板相關接口電路作為控制依據，通過調整可控硅導通角，來控制輸出電壓與電流，達到恒流恒壓及脈沖充電等基本功能。
充電機內部單片機控制電路通過輸出參數檢測和相應的充電控制流程，完全智能控制蓄電池充電過程，并顯示相應的蓄電池充電參數和狀態代碼。
智能充電機除能滿足用戶常規充電外，通過面板鍵盤，還能對電池進行均充、初充等設定與控制，充電機控制板的單片機將根據用戶設定自動執行相關操作。
單片機通過各傳感檢測電路對充電機工作狀態進行全程跟蹤，確保對充電機各種異常工作狀態做到精準保護，顯示相應的數值并提供狀態代碼和聲光告警，方便用戶及時了解充電機工作狀態和故障現象，
并可防止故障進一步擴大。

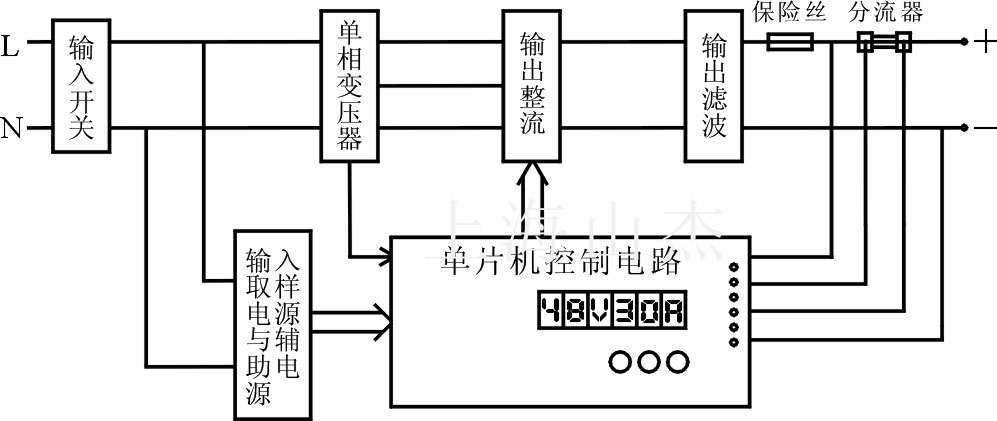

充電機基本原理示意圖：
