KZA2系列充電機原理圖
2019/6/10 14:36:48??????點擊：

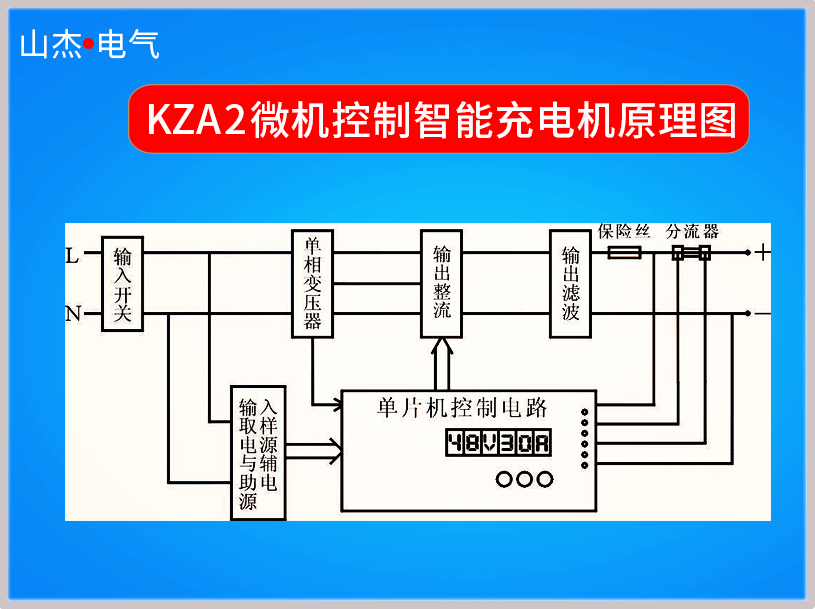

KZA2系列充電機基本工作原理：
交流輸入電源通過輸入開關加在山杰KZA2系列充電機工頻變壓器初級，通過變壓器電磁耦合，將輸入高壓變成適合蓄電池充電的電壓等級，該電壓經橋式半控整流橋變成脈動直流電壓。
充電機輸出電壓與電流通過相應取樣電路，送至單片機控制板相關接口電路作為控制依據，通過調整可控硅導通角，來控制輸出電壓與電流，達到充電機恒流恒壓及脈沖充電等基本功能。單片機控制電路通過輸出參數檢測和相應的充電控制流程，完全智能控制蓄電池充電過程，并顯示相應的蓄電池充電參數和狀態代碼。
智能充電機除能滿足用戶常規充電外，通過面板鍵盤，還能對電池進行均充、初充等設定與控制，單片機將根據用戶設定自動執行相關操作。
單片機通過各傳感檢測電路對充電機工作狀態進行全程跟蹤，確保對充電機各種異常工作狀態做到精準保護，顯示相應的數值并提供狀態代碼和聲光告警，方便用戶及時了解充電機工作狀態和故障現象，并可防止故障進一步擴大。
