定電流操作模式（CC）

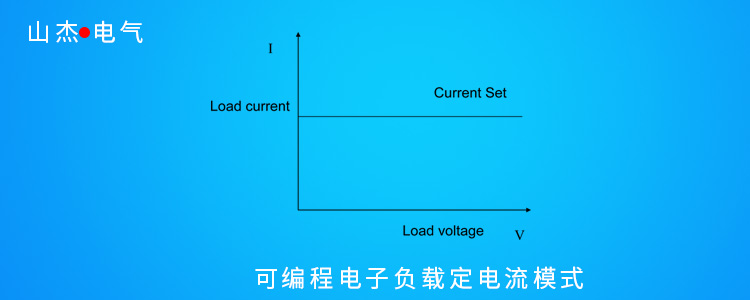

   在定電流模式下，不管輸入電壓是否改變，電子負載消耗一個恒定的電流，如下圖所示。請注意，如果待測源能夠輸出的最大電流值小于設定的定電流值，負載將不能保證調整為設定電流值，待測源電壓也可能會被拉低。


  定電流模式

---

標準定電流模式

按I-SET按鍵，負載顯示“STANDARD CURR=xxxxxxxxA”，提示當前定電流值，此時可以按面板上的數字鍵與小數點鍵，從高位到低位依次輸入所需的定電流值，并按Enter鍵確認，負載進入標準定電流模式。
此時，如果輸入狀態為OFF，則顯示面板右上角顯示“OFF”，如果要改變輸入狀態為ON，請按On/Off按鍵，此時顯示面板右上角顯示“CC”或“Unreg”，顯示“CC”表示達到預想的定電流值，顯示“Unreg”表示負載無法正確調整到預設電流值，請檢查待測源是否正確連接并開啟，或者待測源是否能夠輸出預設定電流值。

此時，如果要微調設定電流值，可以使用右上角的旋轉編碼器，順時針調節為增加，逆時針調節為減小，請注意，如果設定電流值已經達到負載設置的最大電流值，則無法向上調節電流值。此時，在顯示面板的右下側為設定電流值指示，其中一位數字下有光標提示，表示當前微調細度為當前位置的1個單元，如果用戶希望改變調節細度，可以下壓旋轉編碼器，旋轉編碼器包含了一個按鍵，此按鍵每被按下一次，提示光標將會移動一格，以此實現調節細度的調整。

---

加載卸載定電流模式

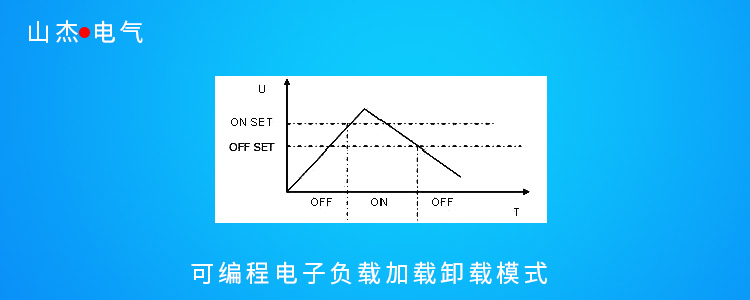

加載卸載模式是對待測源的一種保護，當待測源電壓剛開始爬升時，負載自動調整為開路狀態，直到待測源電壓爬升到ONSET加載電壓之后，才開始帶載，負載調整為設定定電流值。當待測源電壓開始跌落，并跌落到OFFSET卸載電壓之后，負載自動調整為開路狀態。如果ONSET加載電壓值大于OFFSET卸載電壓值，負載將可能避免在卸載電壓臨界點附近頻繁的帶載卸載，可以更好的保護待測源。

---


在標準定電流模式下，依次按Shift+1（V_Level）鍵，進入加載卸載定電流模式，此時負載顯示“ONSET VOLT=xxxxxxxxV”提示當前加載電壓，此時可以按面板上的數字鍵與小數點鍵，從高位到低位依次輸入所需的加載電壓值，并按Enter鍵確認，此時負載顯示“OFFSET VOLT=xxxxxxxxV”提示當前卸載電壓，此時可以按面板上的數字鍵與小數點鍵，從高位到低位依次輸入所需的卸載電壓值，并按Enter鍵確認，負載進入加載卸載定電流模式。
此時，如果輸入狀態為OFF，則顯示面板右上角顯示“OFF”，如果要改變輸入狀態為ON，請按On/Off按鍵，此時顯示面板右上角顯示“CC_UN”或“Unreg”，顯示“CC_UN”表示達到預想的定電流值，顯示“Unreg”表示負載無法正確調整到預設電流值，請檢查待測源是否正確連接并開啟，電壓是否在正常范圍內，或者待測源是否能夠輸出預設定電流值。

此時，在加載卸載定電流模式下，按Shift+1（V_Level）鍵，負載將會回到標準定電流模式。

---

軟啟動定電流模式

軟啟動定電流模式，等效與一個感性負載，其模擬電感量大小正比于軟啟動的上升時間長短，在此模式下，待測源將可能避免大電流的瞬間沖擊。


在標準定電流模式下，依次按Shift+2（S_Start）鍵，進入軟啟動定電流模式，此時負載顯示“RISING TM=xxxxxxxxvmS”提示當前上升沿時間，此時可以按面板上的數字鍵與小數點鍵，從高位到低位依次輸入所需的上升沿時間，并按Enter鍵確認，負載進入軟啟動定電流模式。
此時，如果輸入狀態為OFF，則顯示面板右上角顯示“OFF”，如果要改變輸入狀態為ON，請按On/Off按鍵，此時顯示面板右上角顯示“CC_S”或“Unreg”，顯示“CC_S”表示達到預想的定電流值，顯示“Unreg”表示負載無法正確調整到預設電流值，請檢查待測源是否正確連接并開啟，或者待測源是否能夠輸出預設定電流值。
此時，在加載卸載定電流模式下，按Shift+2（S_Start）鍵，負載將會回到標準定電流模式。
請注意，所設上升沿時間將被自動規整為20uS的整數倍。
