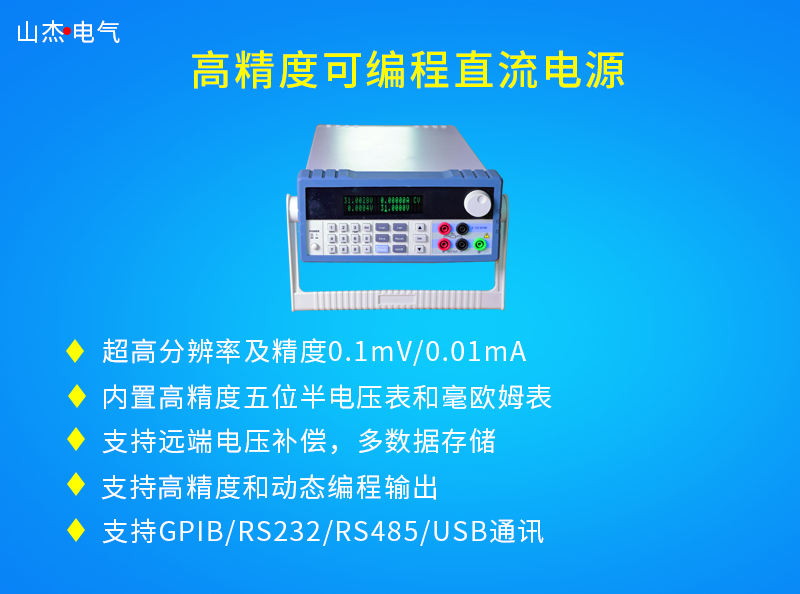

30V1A微安uA級可編程直流電源概述:

可編程線性電源的新一代版本,電壓高低切換采用無繼電器設計,實現高速動態編程輸出(電壓0-30V,1ms的爬升時間),電流全范圍高精度(0.001mA解析度)低內阻設計,滿足特殊場合特殊要求。兼具桌上型和系統型的特性,可任意搭配其它儀器,也可通過面板鍵盤編輯程序,給用戶的使用帶來很大方便,用于手機研發,微電子實驗室,研究所,小電流高精度等應用場合 。
微安uA級30V1A可編程直流電源具有以下特點:
高分辨率及精度0.1mV/0.001mA支持高精度和動態編程輸出
高亮度、真空VFD顯示屏,雙排四路同時顯示
根據溫度變化,無極伺服,智能風扇系統

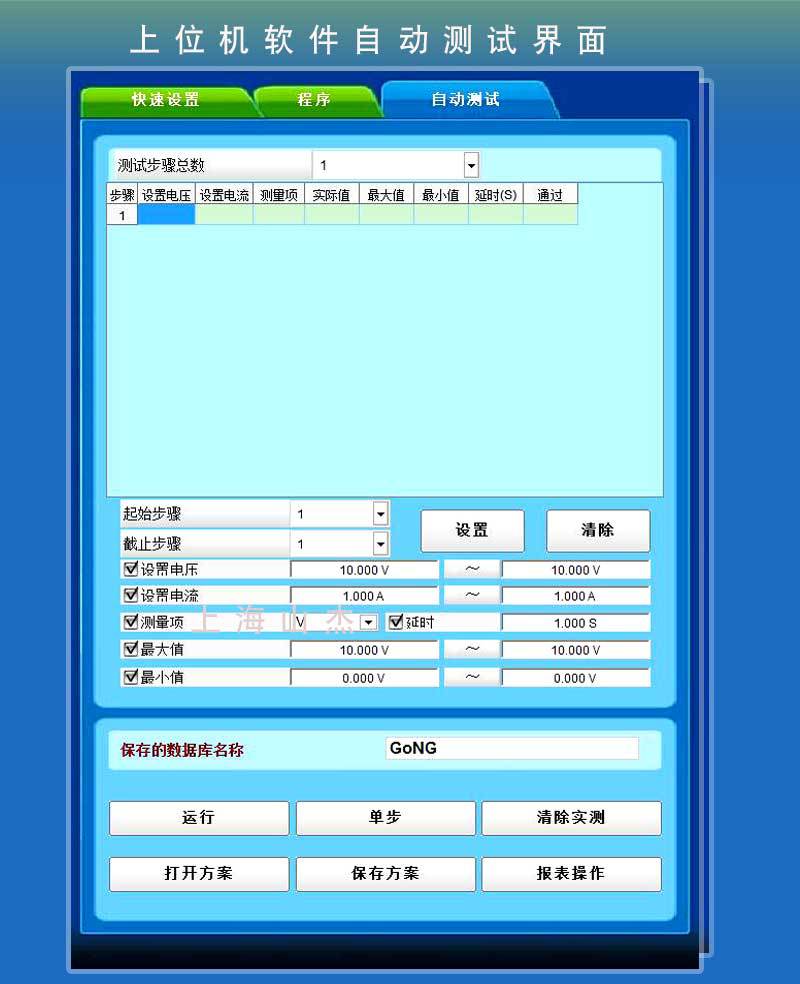

軟件快速自動測試編程,多數據存儲
支持外部觸發輸入、輸出
開機自檢,軟件校正,標準儀器架設計
使用標準SCPI通信協議

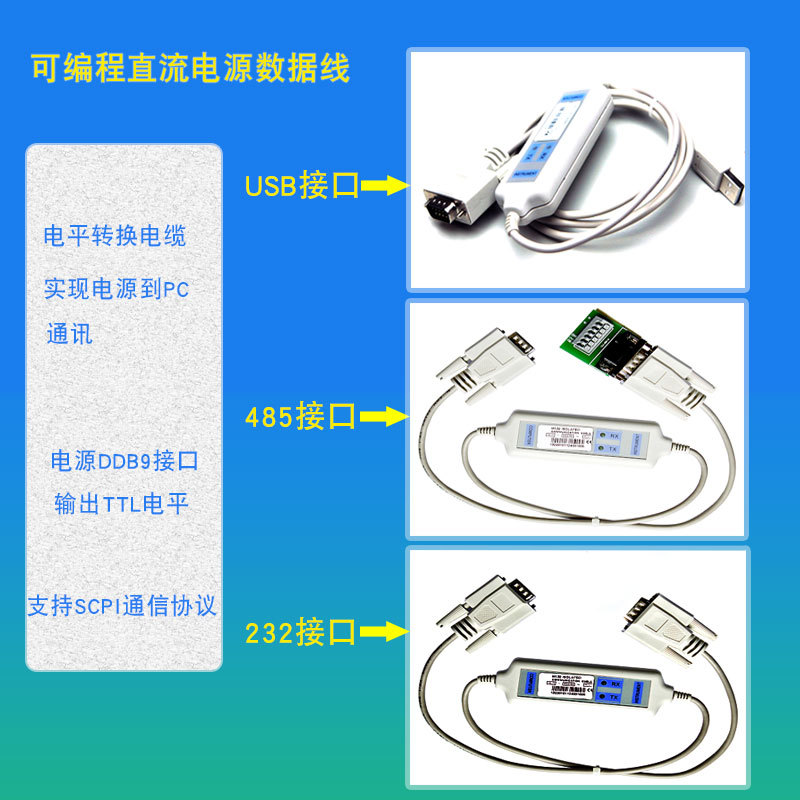

支持RS232/RS485/USB通訊

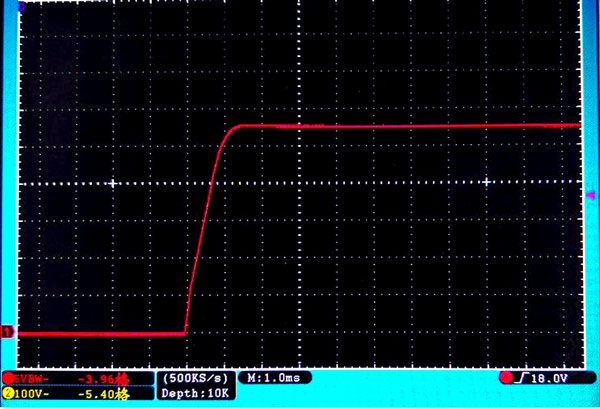

較高電壓上升沿:
電源可以滿足高速及高精確度的測試需求,在滿足了高速的需求同時,仍保有了較低的紋波與噪聲。較快的電壓上升速度,適用于需快速進行輸入電壓升壓等測試應用中 。

數字電壓表和毫歐表:
內建電壓表和毫歐表數字電壓表:提供5?電壓表來量測外部電壓,量測范圍為0~58V

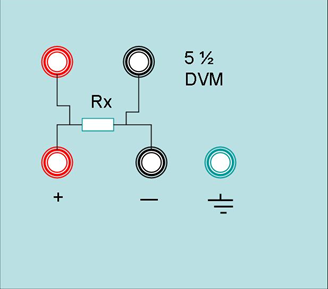

數字毫歐表:提供了四線制測電阻的方法,測量范圍為:0~10000mΩ

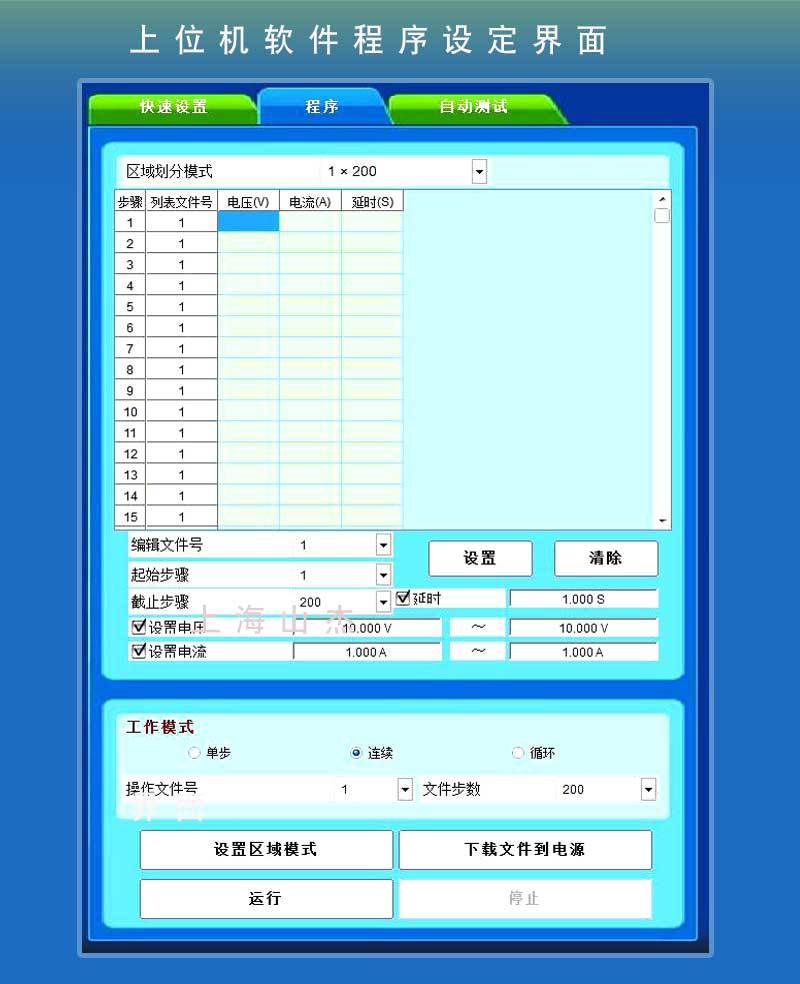

支持編程功能(LIST):
可編程直流電源通過順序操作LIST每一個單步的輸出值及時間來產生各種輸出變化順序,順序中的參數包括單步時間、單步電壓、單步電流、工作模式(單步、連續、循環)等。既可以在面板按鍵操作,也可以通訊方式編程遠程控制。

遠端補償功能 (Sense):
可編程直流電源兩線制輸出時,由于回路有電流而導致在導線上產生了壓降,那么到達負載端的電壓實際上是小于電源的輸出電壓的。為了補償連接負載的導線過長而引起的壓降,就需要輸出采用四線制接法,遠端補償功能允許直接在待測物端子上測量并自動加以電壓補償以提高測試精度。S+,S-:是遠程量測端子。

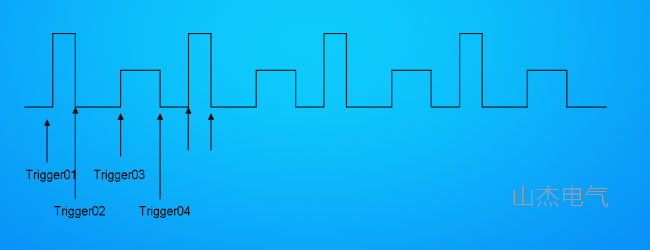

觸發保持輸出功能(TRI KeepOut):
可設定TRI為保持輸出控制口TRI低電平時,電源輸出狀態為ON
TRI高電平時,電源輸出狀態為OFF
啟用后,操作面板的On/Off按鍵無效
輸出定時器:
支持輸出定時器功能,在Menu菜單中開啟此功能并設置定時時間,從電源輸出打開開始計時,到達設定的時間后電源將自動關閉輸出。定時時間設置范圍從1ms到1200h。恒壓/恒流自動轉換功能:
同時設置輸出電壓和輸出電流,電源自動調節,可在隨負載變化而發生的恒壓模式到恒流模式的互相轉換時保持不間斷操作。
|
型號 |
30V1A可編程直流電源 |
|
額定輸出 |
0-30V, 0-1A |
|
負載調節率 |
<0.01%+0.5mV, <0.01%+0.1mA |
|
設定值分辨率 |
0.5mV, 0.01mA |
|
回讀值分辨率 |
0.1mV, 0.001mA |
|
設定值精度 |
0.01%+2mV, 0.05%+0.1mA |
|
回讀值精度 |
0.02%+5mV, 0.02%+1mA |
|
紋波 |
10mvp-p,0.5mv rms |
|
電壓表精度 |
0-12V 精度: 0.02%+2mV; 0-58V 精度: 0.02%+5mV |
|
毫歐表精度 |
10W 0-1000mΩ 精度:0.2%+3mΩ;1000-10000mΩ 精度:0.2%+6mΩ |
|
工作環境 |
0-40℃; 0-90%RH |
|
使用電源 |
AC 120V/220V±10%; 50/60HZ |
|
重量 |
6.5Kg |
|
尺寸 |
214mm(W)*101.5mm(H)*365mm(D) |

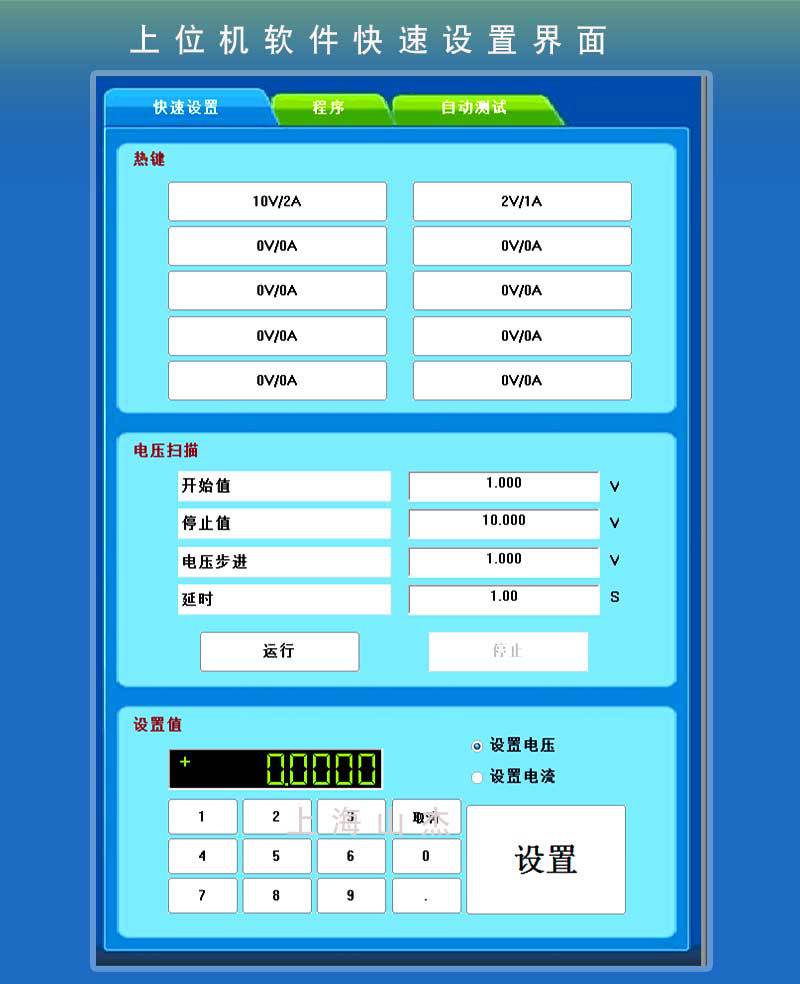

可編程電源監控軟件下載::
